TD5型鋼筋桁架式樓承板支持定制

TD5型鋼筋桁架樓承板包含了TD5-70、TD5-80、TD5-90、TD5-100、TD5-110、TD5-120、TD5-130、TD5-140、TD5-150、TD5-160、TD5-170型一共17種規格型號

訂購熱線：152-5153-6295

TD5鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。

一、TD5型鋼筋桁架樓承板產品規格

名稱		規格
上弦鋼筋直徑		6-12mm
下弦鋼筋直徑		6-12mm
腹桿鋼筋直徑		4-7mm
鋼筋桁架高度H		70-270mm
支座水平鋼筋直徑		8mm、10mm
支座豎向鋼筋直徑	HPB235	12(用于h≦150)，14（用于h＞150）
	HRB335HRB400	10(用于h≦150)，12（用于h＞150）
底模鋼板厚度		0.4~0.8mm
底模鋼板寬度		576mm、600mm
混凝土保護層厚度C		15 - 30mm
鋼筋桁架樓承板長度		1.0 - 12.0m

二、TD5鋼筋桁架樓承板構成與材料參數：

◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡。

三、TD5鋼筋桁架樓承板使用優勢：

1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯可設計為雙向板，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板。

2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐。

3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板底模不參與使用階段受力，不需考慮防火、防腐問題。

4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠,樓板的雙向剛度接近，有利于建筑物抗震栓釘焊接質量更容易。

5.比較：單純樓承板比較，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。

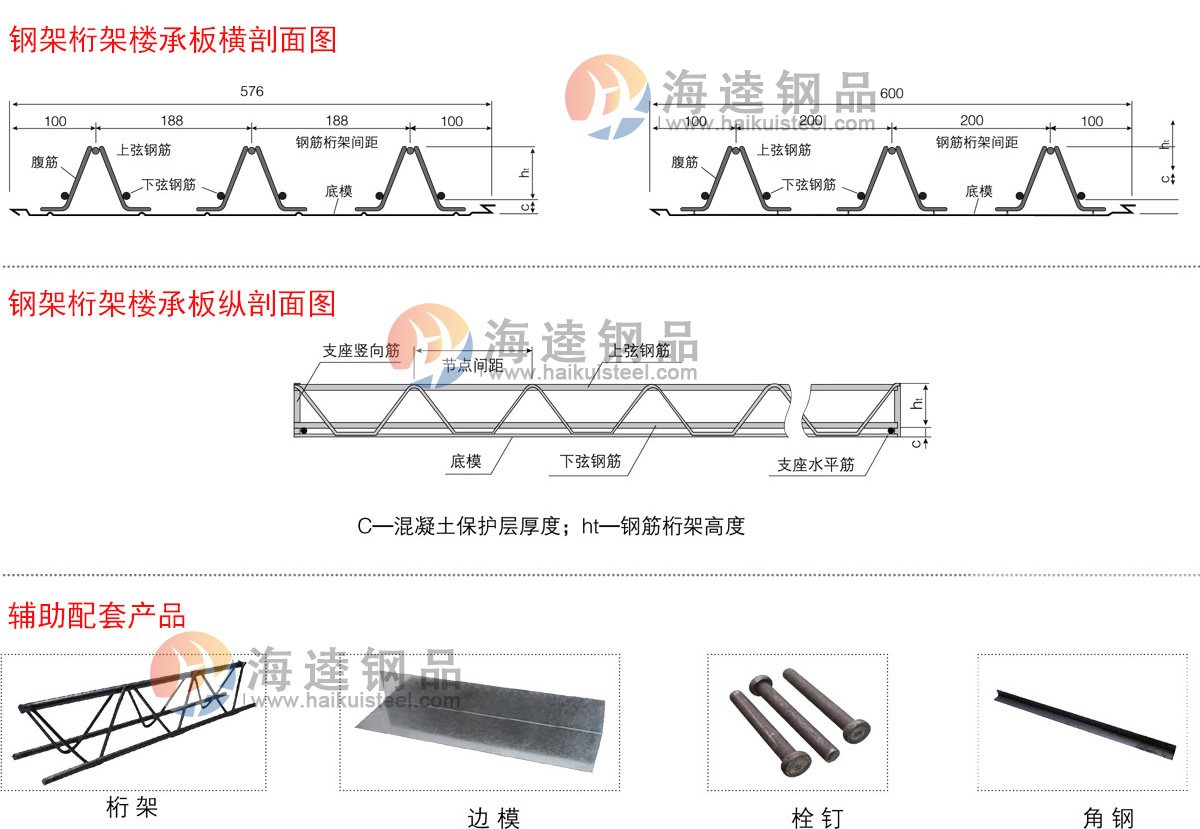

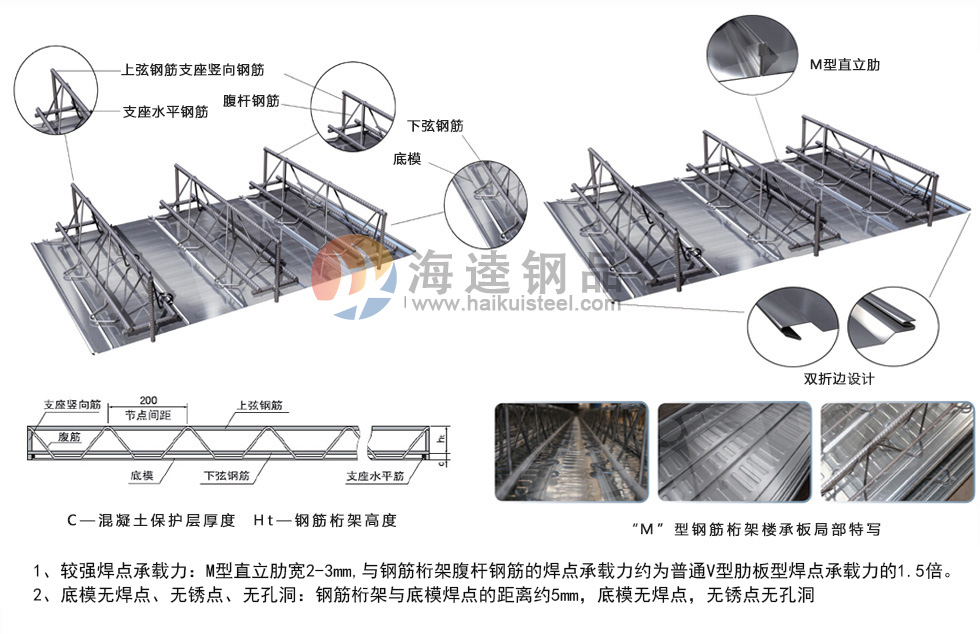

鋼筋桁架樓承板示意圖

四、TD5鋼筋桁架樓承板型號參數：

模板型號	桁架高度/(mm)	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度(mm)	施工階段鋼筋桁架
模板型號	桁架高度/(mm)	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度(mm)	板簡支	板連續
TD5-70	70	12、4.5、8	50.77	1.93	100	2.7	3
TD5-80	80		56.06	2.622	110	2.9	3.4
TD5-90	90		61.35	3.42	120	3.2	3.4
TD5-100	100		66.65	4.325	130	3.4	3.4
TD5-110	110	12、5、8	71.94	5.336	140	3.6	3.6
TD5-120	120		77.24	6.454	150	3.6	3.6
TD5-130	130		82.53	7.678	160	3.8	3.6
TD5-140	140	12、5.5、8	87.82	9.009	170	3.8	3.8
TD5-150	150	12、5.5、8	93.12	10.446	180	4	3.8
TD5-160	160	12、6、8	98.41	11.989	190	4	4
TD5-170	170	12、6、8	103.71	13.639	200	4.2	4.2

五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：

1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。

2.鋼筋桁架板大無支撐板跨可達4.8米，普通樓承板大3米，需要大量臨時支撐。

3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。

4.工期提前，提前贏取經濟效益

5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。

所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。

六、TD5鋼筋桁架樓承板應用領域:
廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD5鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。

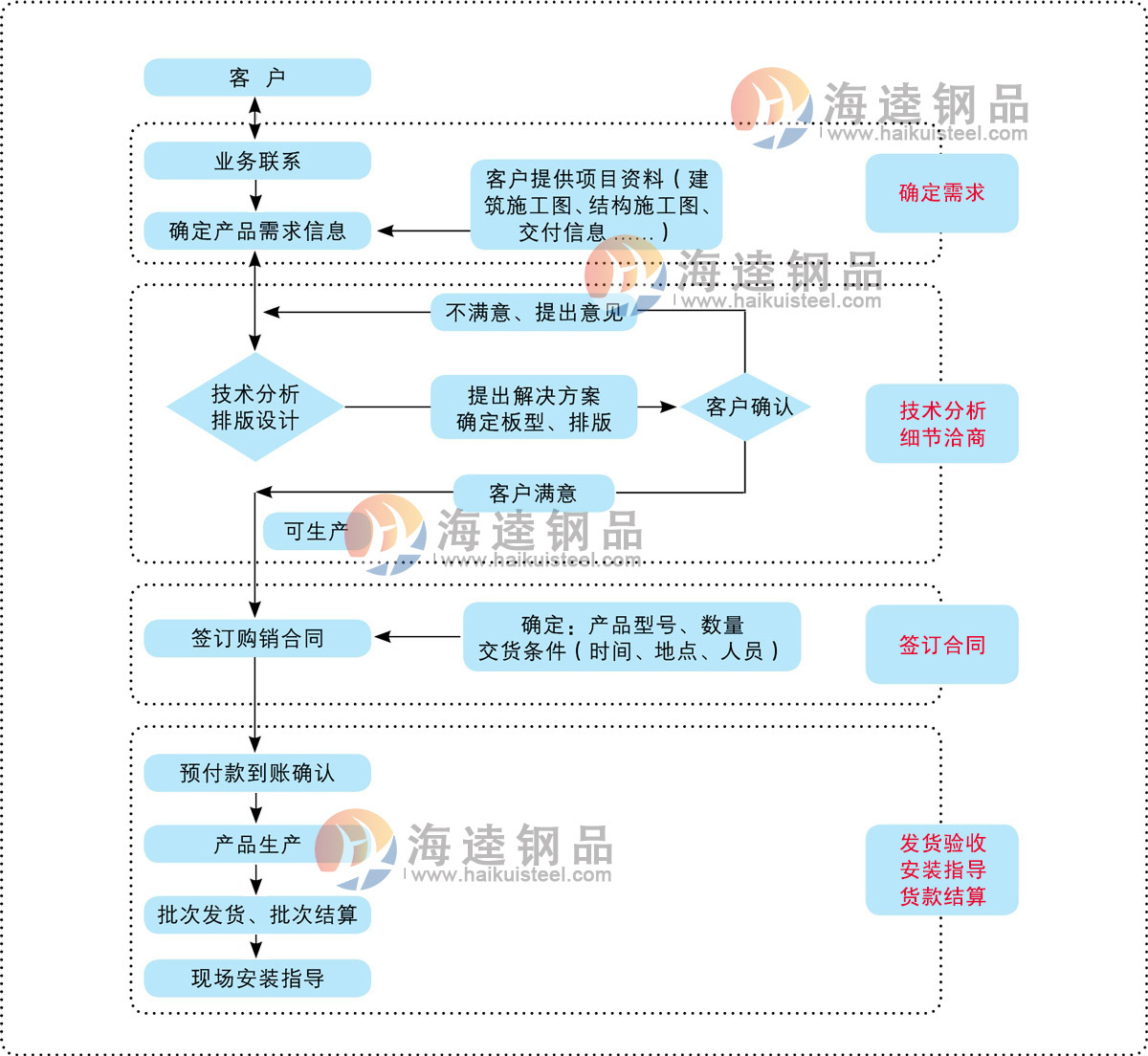

七、訂貨須知：

感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：

1）對產品的具體要求（尺寸、型號、功能要求等）。

2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。

3）交貨條件（時間、地點等）。

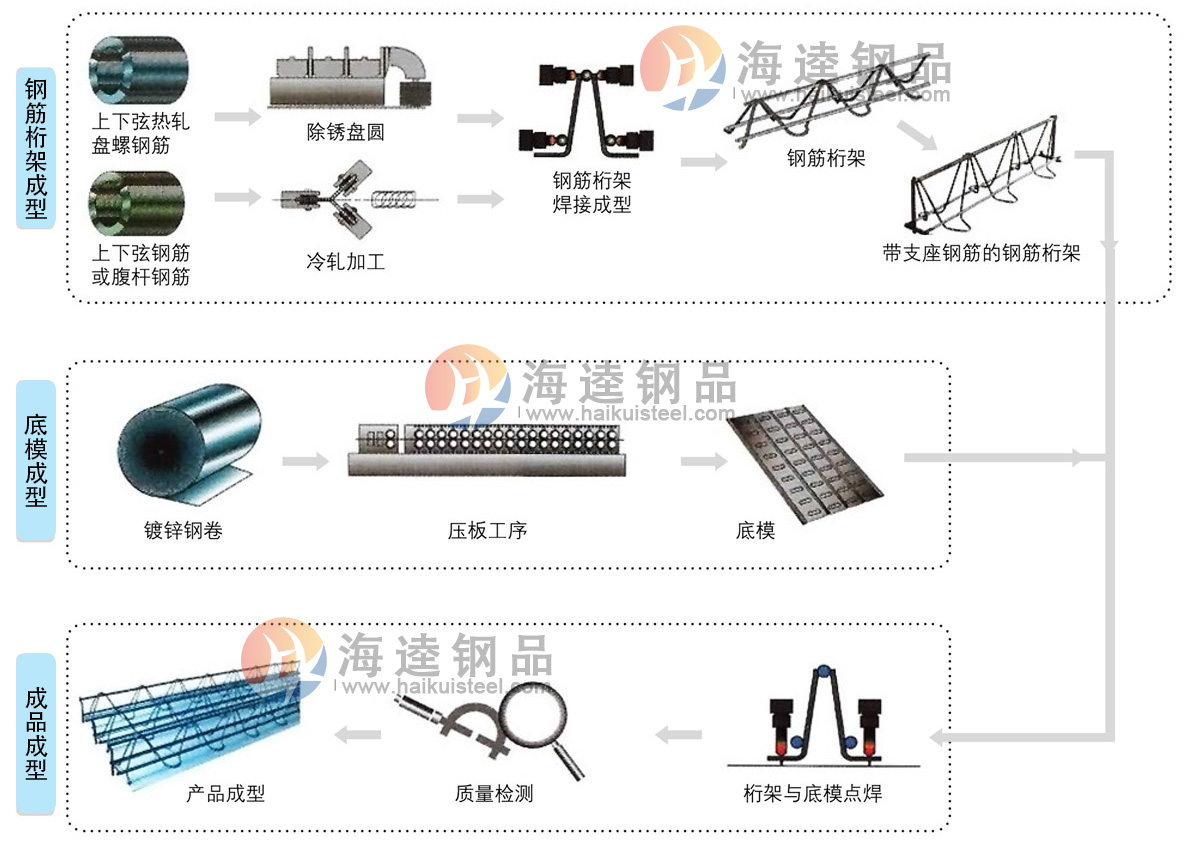

八、生產工藝流程：
鋼筋桁架樓承板生產工藝流程
